BioJet® - ультрасучасна навігація в простаті

Автор: Ситенко Андрій лікар уролог, онкохірург, к.мед.н.

BioJet® - це надсучасна 3-D навігаційна платформа, що надає унікальні можливості для точної діагностики та прицільного фокального лікування рака простати. Більше того, вона є однією з небагатьох у світі, що отримали схвалення FDA, а отже відповідають федеральним стандартам безпеки та ефективності США.

З чого складається система навігації BioJet®?

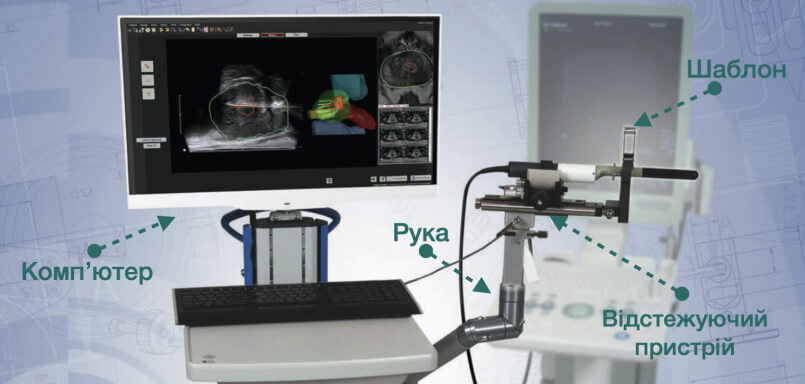

BioJet® об’єднує в собі чотири ключові елементи:

Потужний комп’ютер з іноваційним програмним забезпеченням, що дозволяє на основі попередньо отриманних МРТ зображень створювати точні графічні копії контурів та 3-D моделі простати, прилеглих до неї анатомічних структур та ідентифікованих в її межах підозрілих на рак вогнищ. Копії контурів в подальшому використовуються у якості ориєнтирів при проведенні біопсії або прицільного фокального лікування, шляхом накладання та узгодження їх з ультразвуковими зображеннями в реальному часі.

Систему координат, що складається з віртуальної та фізичної буквено-числових координатних сіток. Перша відтворюється на екрані монітора, друга, узгоджена з нею, нанесена на шаблон, що містить отвори у кожній координатній точці. Визначивши на моніторі координати, що відповідають підозрілій ділянці або пухлині, спеціаліст підводить до них біопсійну голку через відповідні отвори шаблону.

Кроковий відстежуючий пристрій, на який фіксується двоплощинний промеженний ультразвуковий датчик, забезпечує синхронізацю змін накладених контурів відповідно до зміни ультразвукового зображення в реальному часі, в процесі поздовжнього переміщення або ротації датчика.

Артикуляційну руку - дозволяє спеціалісту підбирати оптимальне просторове розташування ультразвукового датчика та шаблона для отримання якісного ультразвукового зображення.

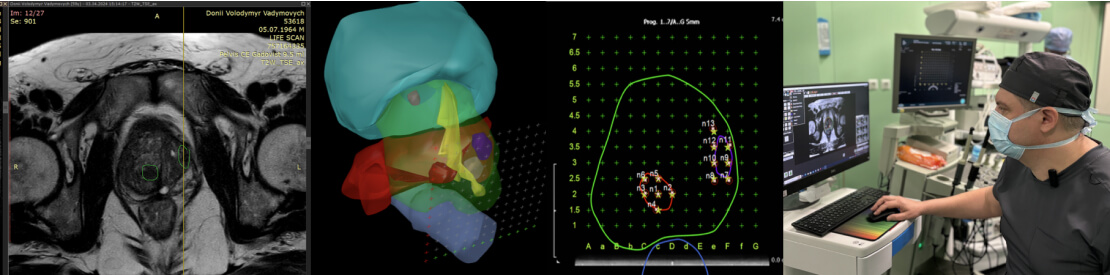

Етапи навігації на платформі BioJet®

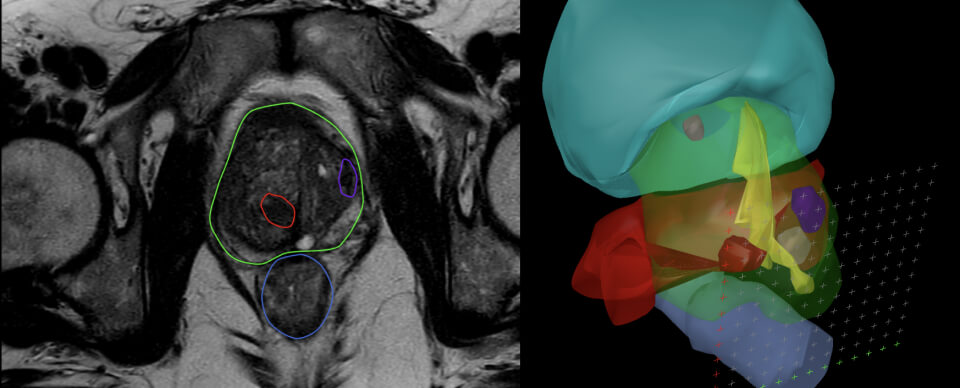

Крок 1. Створення копії контурів простати, суміжних органів та підозрілих на рак вогнищ.

Вибір підозрілих вогнищ здійснюється за підтримки досвідченого радіолога. 3-D модель покращує просторову орієнтацію спеціаліста, що виконує біопісю або прицільну терапевтичну деструкцію пухлини.

Крок 2. Перенесення контурів на ультразвукове зображення в реальному часі

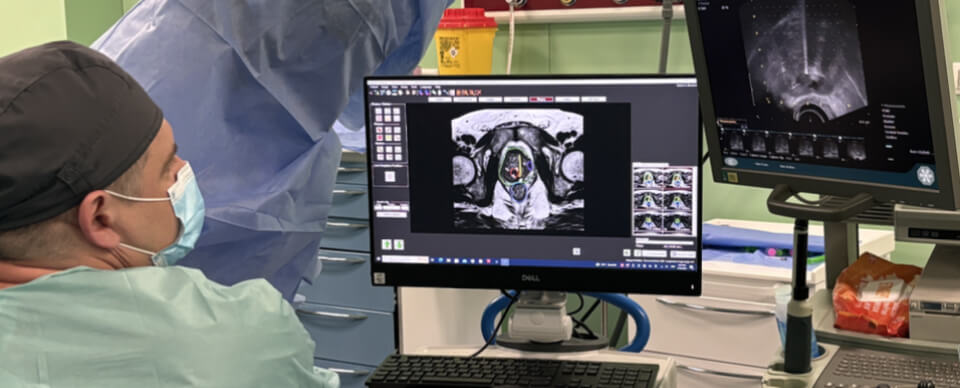

На ультразвукове зображення простати, що виводиться на монітор платформи BioJet в реальному часі, переносяться контури, створені МРТ. Контури узгоджуються, після чого активується режим відстеження переміщення ультразвукового датчика. Таким чином, зміни «живого» зображення відзеркалюються зміною «намоальованих» контурів.

Крок 3. Визначення встановлення координат на направляючих, за якими буде вводитись біопсійна голка або електроди у ділянку пухлини

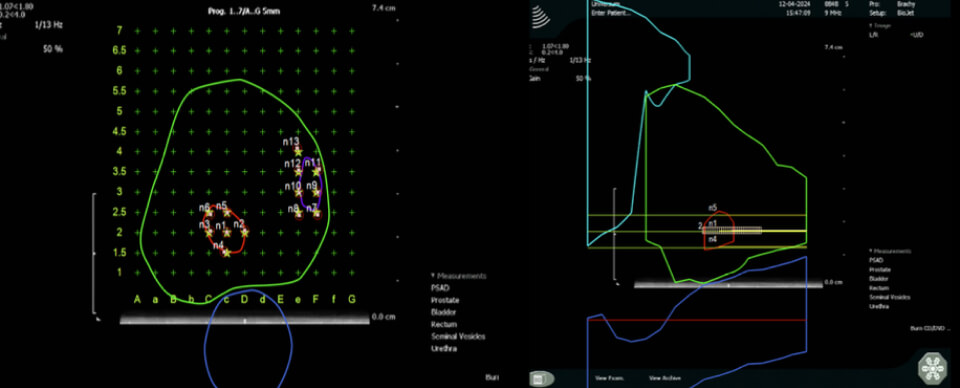

Салатова лінія обозначає контури простати на поперечному та поздовжньому скані, червона та бузкова – вогнища, підозрілі на рак

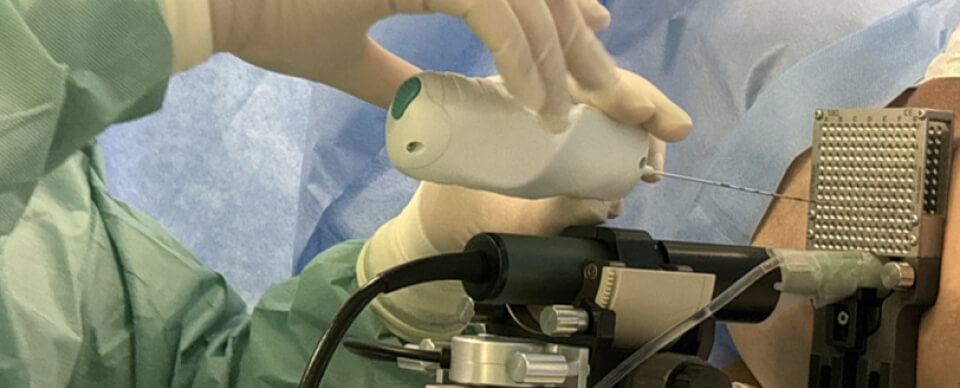

Спеціаліст визначає координати (x, y, z) та встановлює точкові мітки/ направляючі, за якими буде вводити біопсійну голку або електрод через відповідний отвір шаблону.

Які перваги має платформа BioJet®?

Універсальність - вона однаково ефективна як для проведення високоточної біопсії простати, так і прицільного фокального лікування у т.ч. за технологією НаноНіж 3.0.

Оптимальний доступ до простати - при BioJet® навігації використовується черезпромеженний доступ, при якому для біопсії і лікування доступні будь-які ділянки передміхурової залози у т.ч. передні та апікальні (недоступні при трансректальному (через пряму кишку) підході), та усувається ризик інфекційних ускладнень, притаманих для трансректальної біопсії.

Використовується двоплощинний ультразвуковий датчик. Це дозволяє уникнути стискання тканини простати та спотворення її контурів.

Кожен отриманий стовпчик тканини прив’язується до конкретної координати в простаті. Ця інформація є критично важливою для проведення прицільного простатозбережувального фокального лікування.

По завершені процедури формується детальний звіт, що містить план біопсії, координати біоптатів. В подальшому, після отримання результатів патогістологічного дослідження, в нього можна вносити інформацію, щодо приналежності біоптату до доброякісного або злоякісного процесу.
